MW waterdichte voeding landschap verlichting transformator
Beschrijving van de producten
Waterdichte 240 W enkele uitgang schakelende voeding , het volgende model op grote schaal gebruikt met Iseeled ` s led-lampen;
HLG-240- 12 , HLG-240-1 5 , HLG-240-24, enz. Een ander model voor speciale lampen met verschillende ingangsspanning.
De Meanwell waterdichte 240W HLG-240 voeding landschap verlichting transformator die 12V DC-uitgang, 15V DC-uitgang, 24V DC uitgangsmodel, die op grote schaal kan worden gebruikt voor de led-lamp die wij bieden, inclusief de LED Wall Washer Light, LED Flood Light, LED Spot Light, ondergronds LED-licht, onderwater LED-licht, LED-raamlicht, en ook de led-lineaire buis, led-lineaire bar, 3D led-buis, 3D-ledbal, led-pixelverlichting, enz.
HLG-240-12 Blank: geclassificeerd IP67. Kabel voor I / O-verbinding.
HLG-240-12A: IP65-classificatie. Uitgangsspanning en constant stroomniveau kunnen worden aangepast via de interne potentiometer.
HLG-240-12B: IP67-classificatie. Constant stroomniveau instelbaar via uitgangskabel met 1 ~ 10Vdc of PWM-signaal of weerstand.
HLG-240-12C: aansluitblok voor I / O-verbinding. Uitgangsspanning en constant stroomniveau kunnen intern worden aangepast
HLG-240-12D (optie): IP67-classificatie. Timer dimfunctie, contact MEAN WELL voor meer informatie.
|
Model
|
HLG-240-12
|
HLG-240-15
|
HLG-240-24
|
|
Output
|
DC VOLTAGE
|
12V
|
15V
|
24V
|
|
CURRENT ADJ. RANGE
|
Can be adjusted by internal potentiometer or through output cable
|
|
8-16A
|
7.5-15A
|
5-10A
|
|
RATED POWER
|
192W
|
225W
|
240W
|
|
VOLTAGE ADJ. RANGE
|
11.2-12.8V
|
14-16V
|
22.4-25.6V
|
|
Input
|
Voltage Range
|
90-264VAC 127-373V DC
|
|
Frequency Range
|
47-63Hz
|
|
POWER FACTOR
|
PF>0.98/115VAC, PF>0.95/230VAC, at full load (Please refer to "Power Factor Characteristic" curve)
|
|
Efficiency(Typ.)(230Vac)
|
90%
|
90%
|
93%
|
|
AC CURRENT (Typ.)
|
4A / 115VAC 2A / 230VAC
|
|
INRUSH CURRENT(Typ.)
|
COLD START 75A/230VAC
|
|
LEAKAGE CURRENT
|
<0.75mA / 240VAC
|
|
PROTECTION
|
OVER LOAD
|
95~ 108%
|
|
Protection type : Constant current limiting, recovers automatically after fault condition is removed
|
|
SHORT CIRCUIT
|
Hiccup mode, recovers automatically after fault condition is removed.
|
|
OVER VOLTAGE
|
13.5-18V
|
17.5-21.5V
|
27-34V
|
|
Protection type :Shut down O/P voltage, re-power on to recover
|
|
OVER TEMPERATURE
|
105 ℃ up or less10 ℃ (TSW1)
|
95 ℃ up or less5 ℃ (TSW1)
|
|
|
Protection type : Shut down and latch off o/p voltage, re-power on to recover
|
|
Environment
|
WORKING TEMP.
|
-40 ~ +70 ℃(Refer to output load derating curve)
|
|
WORKING HUMIDITY
|
20 ~ 95% RH non-condensing
|
|
SAFETY
|
SAFETY STANDARDS
|
UL1012, CAN/CSA-C22.2 No. 107.1-01, UL8750, CSA C22.2 No. 250.0-08, TUV EN61347-1, EN61347-2-13 independent
(except for HLG-240 C type), UL60950-1, UL8750, TUV EN60950-1, IP65 or IP67 approved, J61347-1, J61347-2-13
|
|
WITHSTAND VOLTAGE
|
I/P-O/P:3.75KVAC I/P-FG:1.88KVAC O/P-FG:0.5KVAC
|
|
ISOLATION RESISTANCE
|
I/P-O/P, I/P-FG, O/P-FG:100M Ohms/500VDC / 25 / 70% RH
|
|
EMC EMISSION
|
Compliance to EN55015, EN55022 (CISPR22) Class B, EN61000-3-2 Class C ( 50% load) ; EN61000-3-3
|
|
EMC IMMUNITY
|
Compliance to EN61000-4-2,3,4,5,6,8,11, EN61547, EN55024, light industry level (surge 4KV), criteria A
|
|
Others
|
MTBF
|
207.9K hrs min. MIL-HDBK-217F (25℃ )
|
|

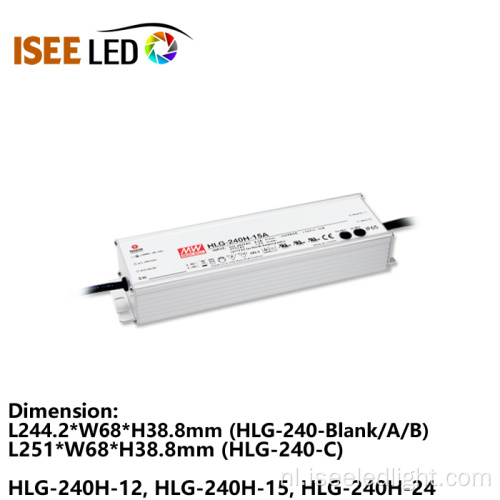

DIMENSION
|
244.2*68*38.8mm (L*W*H)(HLG-240-Blank/A/B) 251*68*38.8mm (L*W*H)(HLG-240-C)
|
|
PACKING
|
1.3Kg; 12pcs/16.6Kg/0.84CUFT(HLG-240-Blank/A/B) 1.23Kg; 12pcs/15.8Kg/1.16CUFT(HLG-240-C)
|
Notitie:
1. Alle parameters die NIET speciaal worden genoemd, worden gemeten bij 230VAC-ingang, nominale belasting en 25 van de omgevingstemperatuur.
2. Rimpel en ruis worden gemeten bij 20 MHz bandbreedte door gebruik te maken van een 12 "twisted pair-draad afgesloten met een 0.1uf & 47uf parallelle condensator.
3. Tolerantie: omvat insteltolerantie, lijnregulering en belastingregeling.
4. Het constante huidige verrichtingsgebied is binnen 50% ~ 100% geschatte outputvoltage. Dit is het geschikte bedieningsgebied voor LED-gerelateerde toepassingen, maar alsjeblieft herbevestigen speciale elektrische vereisten voor een bepaald specifiek systeemontwerp.
5. Reductie kan nodig zijn bij lage ingangsspanningen. Controleer de statische eigenschappen voor meer details.
6. Type A en type C alleen.
7. Veiligheids- en EMC-ontwerp verwijzen naar EN60598-1, onderwerp 8750 (UL), CNS15233, GB7000.1, FCC-onderdeel18.
8. De lengte van de insteltijd wordt gemeten bij koude eerste start. Als de voeding wordt in- of uitgeschakeld, kan de insteltijd langer worden.
9. De voeding wordt beschouwd als een onderdeel dat in combinatie met de eindapparatuur wordt gebruikt. Aangezien de EMC-prestaties worden beïnvloed door de volledige installatie, de fabrikanten van eindapparatuur moeten de EMC-richtlijn opnieuw kwalificeren voor de volledige installatie.
10. Raadpleeg de garantieverklaring.
