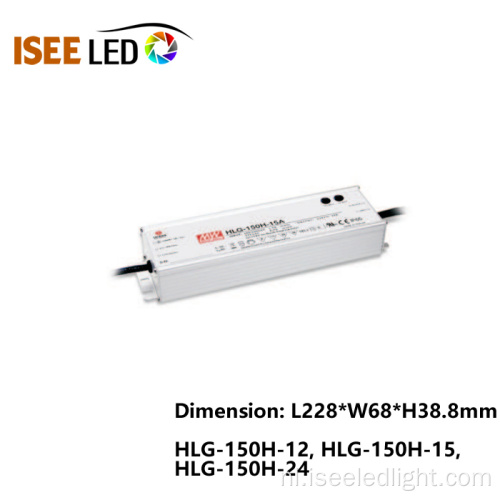

HLG-150H Meanwell waterdichte LED-voeding
Beschrijving van de producten
Waterdichte 150W enkele uitgang schakelende voeding , het volgende model op grote schaal gebruikt met Iseeled ` s led-lampen , HLG-150 H - 12 , HLG-150 H -1 5 , HLG-150 H -24, enz. een ander model voor speciale lampen met verschillende ingangsspanning.
HLG-150 H -12 Blank: geclassificeerd volgens IP67. Kabel voor I / O-verbinding.
HLG-150 H -12A: IP65-classificatie. Uitgangsspanning en constant stroomniveau kunnen worden aangepast via de interne potentiometer.
HLG-150 H -12B: IP67-classificatie. Constant stroomniveau instelbaar via uitgangskabel met 1 ~ 10Vdc of PWM-signaal of weerstand.
HLG-150 H -12D (optie): IP67-classificatie. Timer dimfunctie, contact MEAN WELL voor meer informatie.
|
Model
|
HLG-150H-12
|
HLG-150H-15
|
HLG-150H-24
|
|
Output
|
DC VOLTAGE
|
12V
|
15V
|
24V
|
|
CURRENT ADJ. RANGE
|
Can be adjusted by internal potentiometer A type only
|
|
7.5-12.5A
|
6-10A
|
3.8-6.3A
|
|
RATED POWER
|
150W
|
150W
|
151.2W
|
|
VOLTAGE ADJ. RANGE
|
10.8-13.5V
|
13.5-17V
|
22-27V
|
|
Input
|
Voltage Range
|
90-264VAC 127-370V DC
|
|
Frequency Range
|
47-63Hz
|
|
POWER FACTOR
|
PF>0.98/115VAC, PF>0.95/230VAC, at full load (Please refer to "Power Factor Characteristic" curve)
|
|
Efficiency(Typ.)(230Vac)
|
92%
|
92.5%
|
93.5%
|
|
AC CURRENT (Typ.)
|
1.7A / 115VAC 0.75A / 230VAC
|
|
INRUSH CURRENT(Typ.)
|
COLD START 75A/230VAC
|
|
LEAKAGE CURRENT
|
<0.75mA / 240VAC
|
|
PROTECTION
|
OVER LOAD
|
95~ 108%
|
|
Protection type : Constant current limiting, recovers automatically after fault condition is removed
|
|
SHORT CIRCUIT
|
Constant current limiting, recovers automatically after fault condition is removed
|
|
OVER VOLTAGE
|
14-17V
|
18-21V
|
28-34V
|
|
Protection type :Shut down O/P voltage, re-power on to recover
|
|
OVER TEMPERATURE
|
100 ℃ up or less10 ℃ (RTH2)
|
|
Protection type : Shut down and latch off o/p voltage, recovers automatically after temperature goes down
|
|
Environment
|
WORKING TEMP.
|
-40 ~ +70 ℃(Refer to output load derating curve)
|
|
WORKING HUMIDITY
|
20 ~ 95% RH non-condensing
|
|
SAFETY
|
SAFETY STANDARDS
|
UL8750, CSA C22.2 No. 250.0-08, EN61347-1, EN61347-2-13 independent IP65 or IP67, J61347-1, J61347-2-13 approved ;
design refer to UL60950-1, TUV EN60950-1
|
|
WITHSTAND VOLTAGE
|
I/P-O/P:3.75KVAC I/P-FG:2KVAC O/P-FG:0.5KVAC
|
|
ISOLATION RESISTANCE
|
I/P-O/P, I/P-FG, O/P-FG:100M Ohms/500VDC / 25 / 70% RH
|
|
EMC EMISSION
|
Compliance to EN55015, EN55022 (CISPR22) Class B, EN61000-3-2 Class C ( 50% load) ; EN61000-3-3
|
|
EMC IMMUNITY
|
Compliance to EN61000-4-2,3,4,5,6,8,11, EN61547, EN55024, light industry level (surge 4KV), criteria A
|
|
Others
|
MTBF
|
192.2K hrs min. MIL-HDBK-217F (25℃ )
|
|
DIMENSION
|
228*68*38.8mm (L*W*H)
|
|
PACKING
|
1.15Kg; 12pcs/14.8Kg/0.8CUFT
|
|
Note
|
1. All parameters NOT specially mentioned are measured at 230VAC input, rated load and 25 of ambient temperature.
2. Ripple & noise are measured at 20MHz of bandwidth by using a 12" twisted pair-wire terminated with a 0.1uf & 47uf parallel capacitor.
3. Tolerance : includes set up tolerance, line regulation and load regulation.
4. Derating may be needed under low input voltages. Please check the static characteristics for more details.
5. Type A only.
6. Safety and EMC design refer to EN60598-1, CNS15233, GB7000.1, FCC part18.
7. Length of set up time is measured at cold first start. Turning ON/OFF the power supply may lead to increase of the set up time.
8. The power supply is considered as a component that will be operated in combination with final equipment. Since EMC performance will be affected by the complete installation, the final equipment manufacturers must re-qualify EMC Directive on the complete installation again.
9. Refer to warranty statement.
|
1. Alle parameters die NIET speciaal worden genoemd, worden gemeten bij 230VAC-ingang, nominale belasting en 25 van de omgevingstemperatuur. Notitie
2. Rimpel en ruis worden gemeten bij 20 MHz bandbreedte door gebruik te maken van een 12 "twisted pair-draad afgesloten met een 0.1uf & 47uf parallelle condensator.
3. Tolerantie: omvat insteltolerantie, lijnregulering en belastingregeling.
4. Reductie kan nodig zijn bij lage ingangsspanningen. Controleer de statische eigenschappen voor meer details.
5. Type A alleen.
6. Veiligheids- en EMC-ontwerp verwijzen naar EN60598-1, CNS15233, GB7000.1, FCC part18.
7. De lengte van de insteltijd wordt gemeten bij een koude eerste start. Als de voeding wordt in- of uitgeschakeld, kan de insteltijd langer worden.
8. De voeding wordt beschouwd als een component die in combinatie met de eindapparatuur wordt gebruikt. Aangezien de EMC-prestaties worden beïnvloed door de volledige installatie, de fabrikanten van eindapparatuur moeten de EMC-richtlijn opnieuw kwalificeren voor de volledige installatie.
9. Raadpleeg de garantieverklaring.
